Seria SDLH-SS – kompletna linia filtrów sprężonego powietrza
Seria SDLH-SS to kompletna platforma filtracji sprężonego powietrza — dwanaście obudów liniowych i sześć klas wkładów, które obejmują cały proces: od wstępnej filtracji zgrubnej, przez ultra-dokładną koalescencję, aż po końcową adsorpcję. Dobór i serwis są maksymalnie uproszczone, a wszystkie kluczowe dane zebrano w jednej tabeli, ułatwiającej specyfikację i składanie zamówień.
Cechy konstrukcyjne istotne w praktyce
- Obudowy aluminiowe z połączeniami zapewniającymi niezawodne uszczelnienie podczas serwisu.
- Stabilne mocowanie wkładu: wewnętrzne żeberka aluminiowe utrzymują element w miejscu, nawet przy pulsacjach i cyklach start/stop.
- Warstwa odpływu z igłowego filcu dla lepszej odporności na temperaturę i stałej efektywności koalescencji.
- Powłoka korozyjna KTL wewnątrz i na zewnątrz dla odporności chemicznej i mechanicznej.
- Praktyczny układ umożliwiający montaż na ścianie oraz konfiguracje wielofiltrowe.
Od filtracji zgrubnej do końcowej
| Materiał / Typ filtra | Wielkość cząstek (cut-off) | Pozostała zawartość oleju (ISO 8573-1) | Zastosowanie / Funkcja | Spadek ciśnienia nowego wkładu (Δp) |
|---|---|---|---|---|
| Brąz spiekany | 15 µm | — | Wstępny filtr zgrubny do ochrony dalszych etapów | 20 mbar |
| Filtr wstępny | 3 µm | — | Dokładna filtracja ciał stałych i usuwanie większych kropli oleju | 10 mbar |
| Filtr wstępny | 1 µm | — | Wysokowydajne usuwanie ciał stałych i aerozoli przed mikrofiltracją | 20 mbar |
| Mikrofiltr | 0,1 µm | < 0,1 mg/m³ | Filtr koalescencyjny do ogólnych zastosowań zapewniający czyste i suche powietrze | 50 mbar |
| Mikrofiltr (ultra-dokładny) | 0,01 µm | < 0,01 mg/m³ | Ultra-dokładny filtr koalescencyjny do krytycznych zastosowań bezolejowych | 80 mbar |
| Filtr z węglem aktywnym | — | < 0,005 mg/m³ | Stopień końcowy do usuwania zapachów i par węglowodorów | 60 mbar |
|

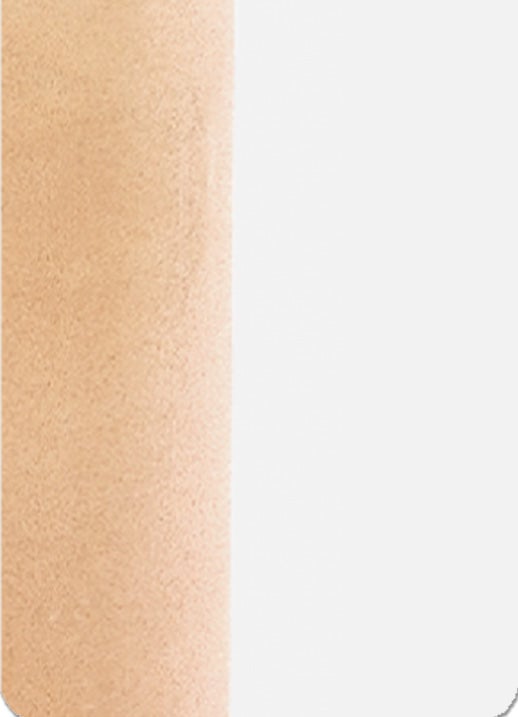

Filtr wstępny 15 µm
Warstwy:
|

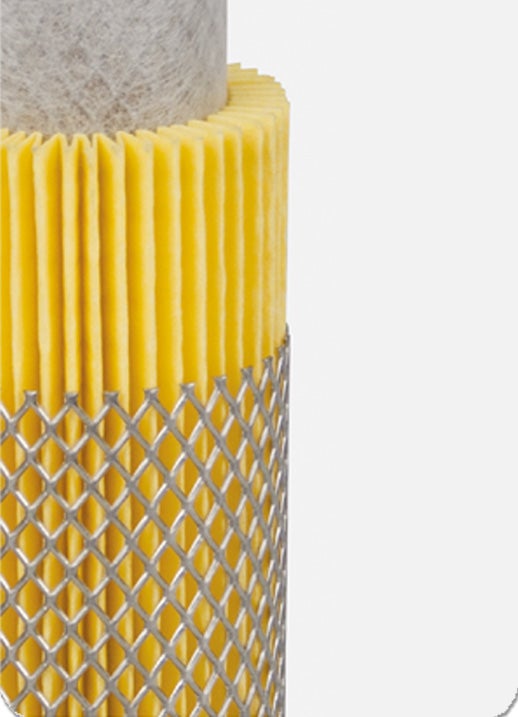

Filtr wstępny 3 µm
Warstwy:
|

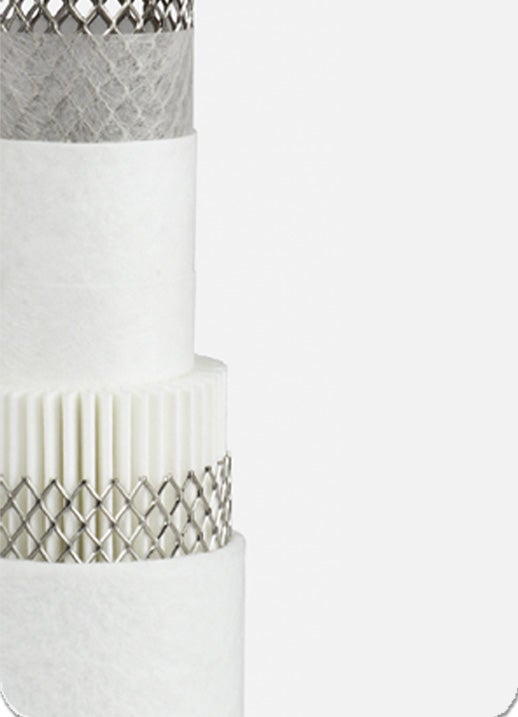

Filtr wstępny 1 µm
Warstwy:
|

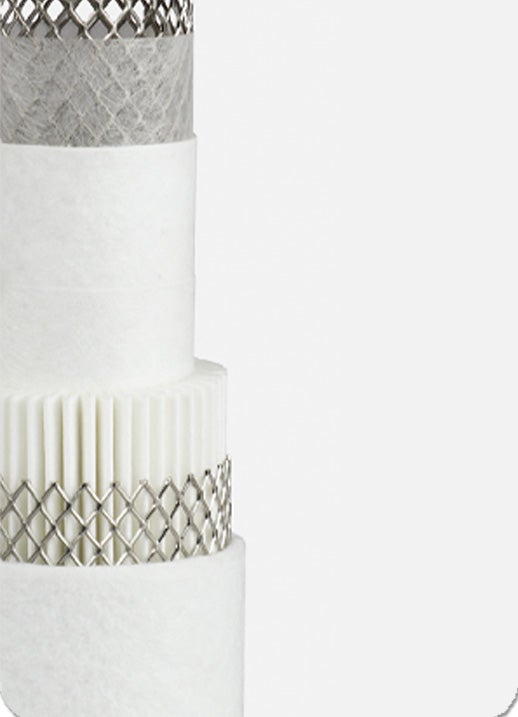

Filtr wstępny 0,1 µm
Warstwy:
|

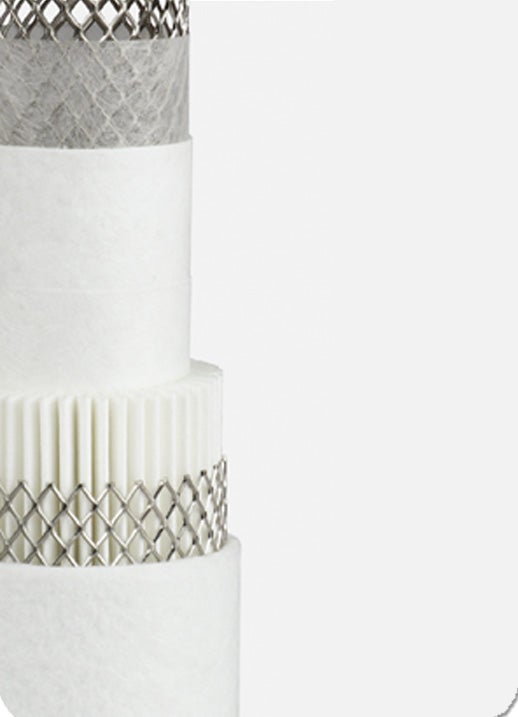

Filtr wstępny 0,01 µm
Warstwy:
|

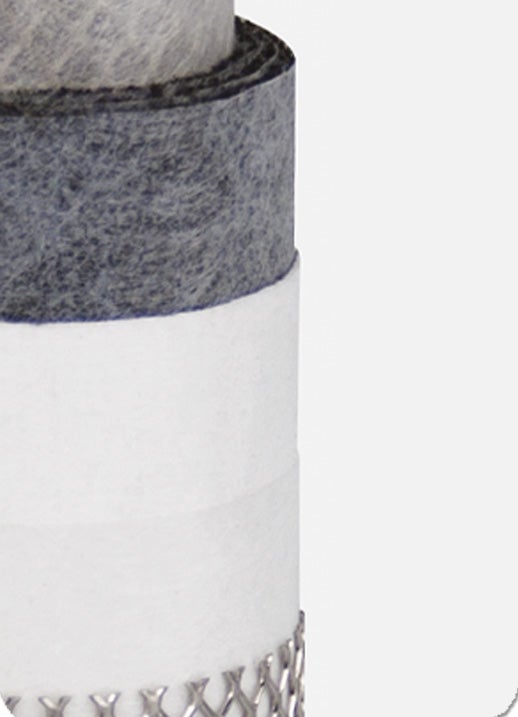

Węgiel aktywny
Warstwy:
|
Jedna tabela dla obudów i wkładów filtracyjnych
Aby ułatwić dobór produktów, wszystkie obudowy filtrów wraz z dopasowanymi wkładami zostały zestawione w jednej tabeli.
Tabela zawiera między innymi:
- Przepływ przy 7 bar(g), 20 °C
- Rozmiar gwintu i wymiary (A–D, mm)
- Kody kompatybilnych wkładów
- Wstępny spadek ciśnienia i zasady wymiany
- Współczynniki korekcyjne dla pracy w zakresie 2–16 bar
Korzystanie z tabeli
- Określ wymagany przepływ powietrza dla swojej aplikacji (Nm³/h przy 7 bar(g), 20 °C).
- Wybierz obudowę o odpowiadającej nominalnej wydajności przepływu i rozmiarze gwintu (wszystkie obudowy przystosowane do pracy przy 16 bar).
- Dobierz klasę wkładu filtracyjnego zgodnie z docelową klasą ISO 8573-1 lub etapem filtracji.
Seria SDLH-SS łączy obudowy i wkłady w jednej, spójnej linii produktów.
Łatwo ją dobrać, prosto serwisować i zapewnia niezawodne utrzymanie czystego i suchego sprężonego powietrza w systemach przemysłowych.
