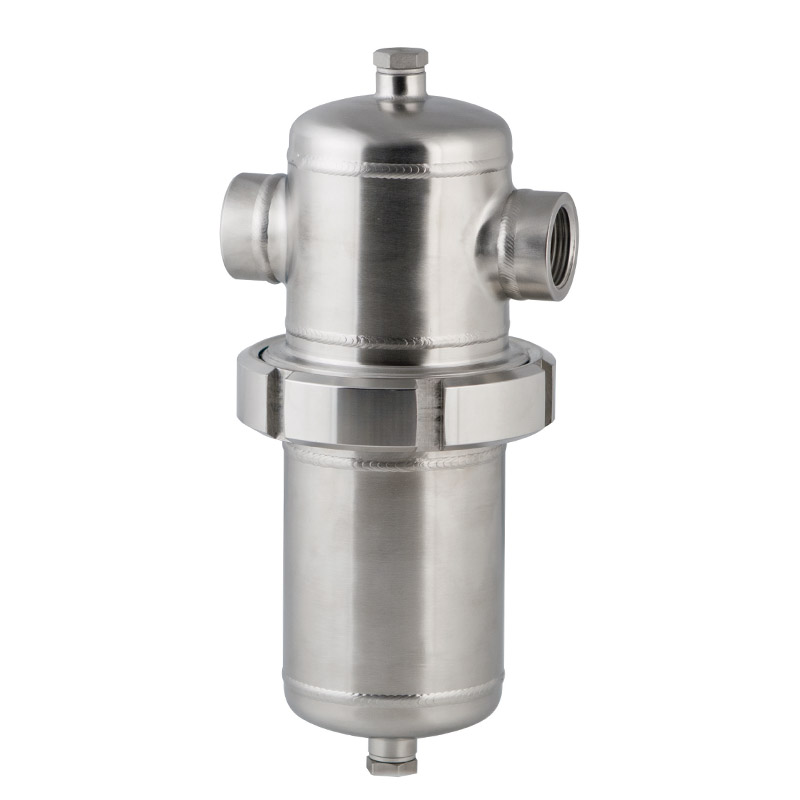

Série SDLH-IT / 14 bar / 75 - 3600 Nm³/h
Charactéristiques
- Pression de service max: 14 bar
- Débit volumique: 75 à 3600 Nm³/h
- Raccordement: 1/4'' à 3''
- Température de fonctionnement: jusqu'à 150 °C
- Matériaux: Acier inoxydable 1.4404
Données techniques
Modèle
Raccordement D (inch)
Débit* (Nm³/h)
A (mm)
B (mm)
C (mm)
SDLH-IT 005
1/4
75
204
120
76.1
SDLH-IT 007
3/8
105
235
120
76.1
SDLH-IT 010
1/2
150
239
121
76.1
SDLH-IT 018
3/4
225
263
121
76.1
SDLH-IT 030
1
315
278
136
88.9
SDLH-IT 047
1 1/4
420
343
155
88.9
SDLH-IT 070
1 1/2
600
376
180
114.3
SDLH-IT 094
2
900
458
180
114.3
SDLH-IT 150
2
1260
571
180
114.3
SDLH-IT 175
2 1/2
1680
722
226
139.7
SDLH-IT 200
3
2400
1004
224
139.7
SDLH-IT 240
3
3600
1029
252
168.3
* À 7 bar, 20 °C
Éléments
Modèle ducorps de filtre SDLH-
1 ;20 µm INOX fritté 1.4404*
5 ;25 µm mailles en INOX1.4301
3 µm fibresacryliques, cellulose
1 µm microfibres deborosilicate
0.1 µm microfibres deborosilicate
0.01 µm microfibres deborosilicate
IT 005
SDL 30397/XX
SDL 30443/XX
SDL 30572
SDL 30642
SDL 30662
SDL 30733
IT 007
SDL 30437/XX
SDL 30447/XX
SDL 30573
SDL 30643
SDL 30438
SDL 30624
IT 010
SDL 30422/XX
SDL 30448/XX
SDL 30724
SDL 30644
SDL 30664
SDL 30369
IT 018
SDL 30420/XX
SDL 30449/XX
SDL 30574
SDL 30645
SDL 30665
SDL 30625
IT 030
SDL 30346/XX
SDL 30450/XX
SDL 30575
SDL 30715
SDL 30666
SDL 30735
IT 047
SDL 30378/XX
SDL 30451/XX
SDL 30576
SDL 30717
SDL 30667
SDL 30737
IT 070
SDL 30396/XX
SDL 30452/XX
SDL 30577
SDL 30646
SDL 30668
SDL 30626
IT 094
SDL 30374/XX
SDL 30453/XX
SDL 30578
SDL 30647
SDL 30669
SDL 30370
IT 150
SDL 30372/XX
SDL 30454/XX
SDL 30579
SDL 30648
SDL 30670
SDL 30627
IT 175
SDL 30373/XX
SDL 30455/XX
SDL 30580
SDL 30649
SDL 30671
SDL 30429
IT 200
SDL 30376/XX
SDL 30456/XX
SDL 30581
SDL 30650
SDL 30672
SDL 30628
IT 240
SDL 30375/XX
SDL 30457/XX
SDL 30582
SDL 30651
SDL 30673
SDL 30629
* Les éléments en INOX fritté sont également disponibles avec les embouts soudés (VE...)Éléments de charbon actif et séparateurs sur demande
Accessoires
Toutes les données se réfèrent à notre gamme de produits standard. En raison de développements techniques constants, les produits et leurs caractéristiques techniques décrits dans ce document sont susceptibles d’être modifiés sans préavis.Vous ne trouvez pas ce que vous cherchez ? N'hésitez pas à nous contacter.
